近日，直播做爱 孔艳强副教授团队在《Applied Catalysis B: Environment and Energy》期刊在线发表了题为“A robust Ru/RuMnMoO2 heterostructure catalyst for high-current-density water oxidation in proton exchange membrane electrolyzers”的研究论文，直播做爱 为论文第一完成单位，直播做爱 硕士研究生万延笑、博士研究生吴泽轩为第一作者，孔艳强为通讯作者。该研究工作得到了国家自然科学基金的资助。

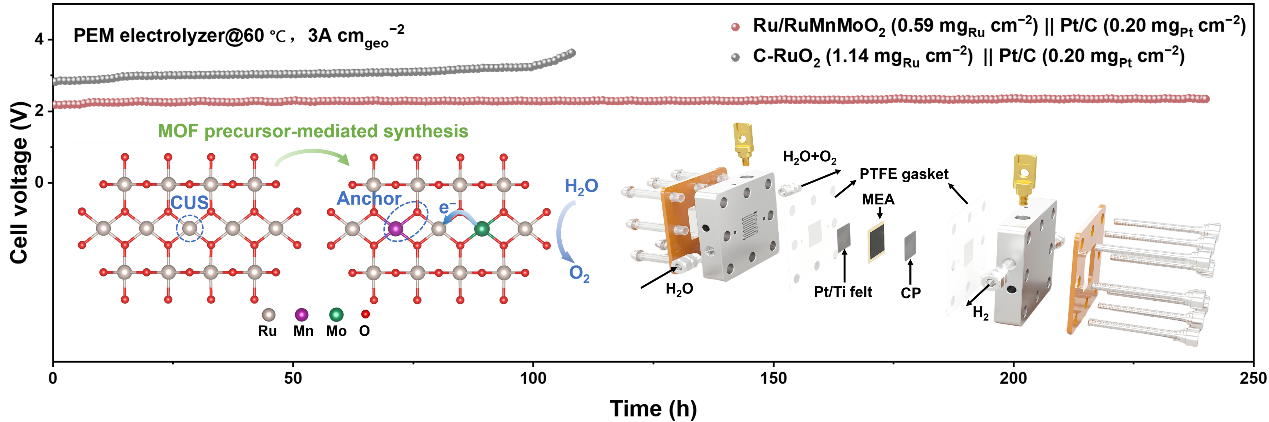

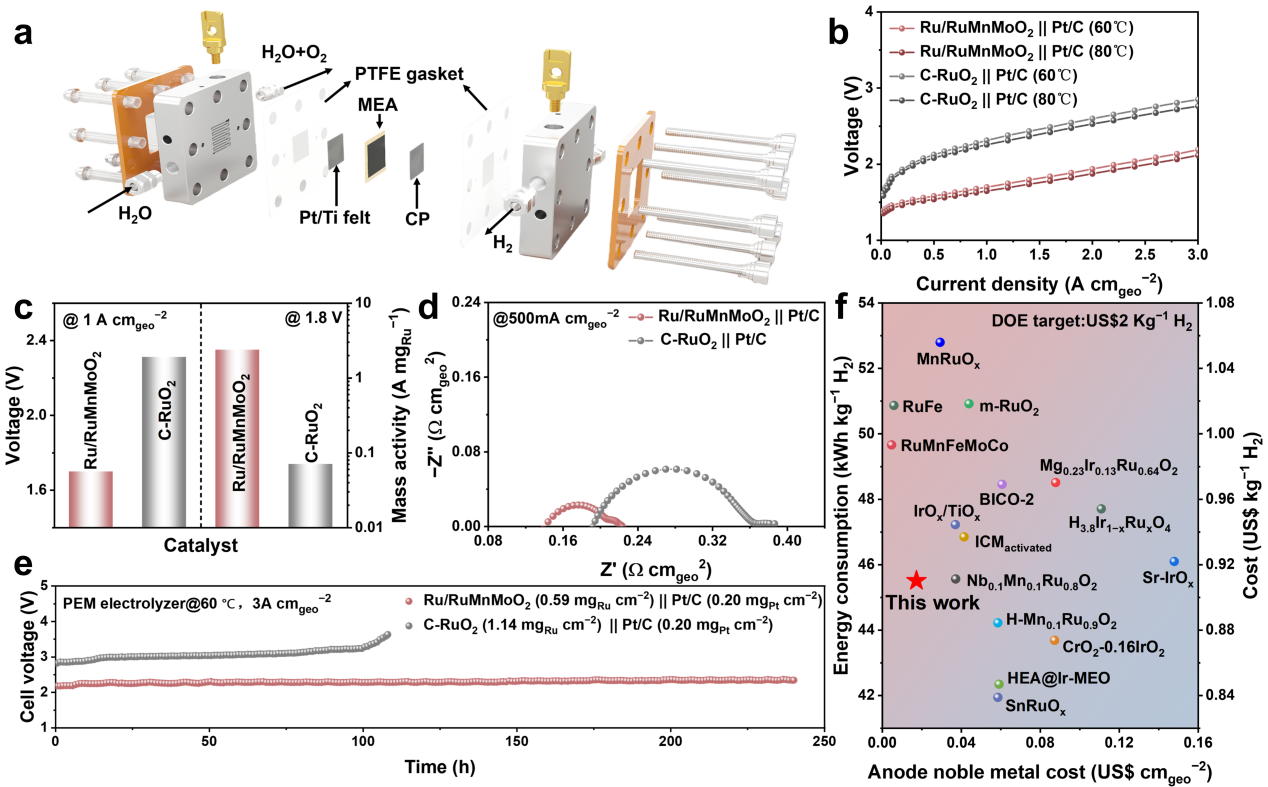

本研究提出一种创新的金属-有机框架前驱体介导策略，成功合成了Ru/RuMnMoO2异质结构催化剂。研究结果表明，Mn元素的加入可有效稳定晶格氧，Mo元素则能显著促进电子向钌活性位点迁移，进而抑制过氧化物诱导的钌溶出现象。该催化剂在酸性电解液体系下，10 mA·cm−2的电流密度仅需163 mV过电位，且能维持3000 h以上的长周期稳定性。值得关注的是，以Ru/RuMnMoO2为阳极组装的质子交换膜电解槽，在钌载量仅为0.59 mg cm−2的条件下，于1.70 V电压下即可实现1.0 A·cm−2的电流密度。此外，该电解槽可在3 A·cm−2的高电流密度下稳定持续运行240 h，充分证明其在降低电解水制氢对铱资源依赖方面具备极高的实际应用价值与推广潜力。

本研究不仅开发出适用于酸性析氧反应的高性能电催化剂，更为工业级质子交换膜电解水制氢催化剂的设计与实际应用提供了切实可行的技术策略，同时可为我国新能源技术的创新发展与“双碳”战略目标的稳步实现注入技术力量。

论文链接：//doi.org/10.1016/j.apcatb.2025.126338

初审：李璞

复审：王敏

审核：张永生
